Hastelloy B2 ( N10665 , 2.4617 )哈氏合金热处理(2)

来源：材料热处理学报 【在线投稿】栏目：综合新闻时间：2021-10-13

作者:网站采编
关键词:
摘要：四、Hastelloy B2 ( N，2.4617〕哈氏合金焊接: 1、Hastelloy B-2合金能采用钨电极保护气体焊(GTAW/TIG )或者在特定环境下采用气体保护电弧焊(SMAW/MMA)。待焊接的材料

四、Hastelloy B2 ( N，2.4617〕哈氏合金焊接:

1、Hastelloy B-2合金能采用钨电极保护气体焊(GTAW/TIG )或者在特定环境下采用气体保护电弧焊(SMAW/MMA)。待焊接的材料应为退火态，去除氧化皮、油污和各种标记印痕，焊缝两边母材的宽约25mm的区域必须打磨至光亮金属。Hastelloy B-2的热导率低于钢铁，采用单v-型焊接接口时，角度应为70°，并采用低热量输入，层间温度不超过120℃。氧化色可以在焊缝还热的时候刷除。有些应用中需要焊后热处理来消除残余应力，提高抗应力腐蚀开裂性能。为得到最佳的耐腐蚀性能，推荐采用氩弧焊，即钨电极惰性气体保护焊GTAW。

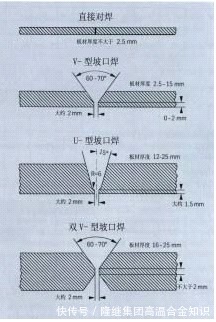

2、Hastelloy B-2合金焊接填充金属:通常选用的填充金属∶焊丝:ERNiMo-7，焊条∶ENiMo-7。只有使用这种焊接电极才能避免碳、硅的析出或使析出最少。如下图:

文章来源：《材料热处理学报》网址: http://www.clrclxbzz.cn/zonghexinwen/2021/1013/820.html

上一篇：热处理1.4460+QT700对应国内牌号
下一篇：钢的热处理应力
